在消防安裝氣體滅火係統，很多人在問如何安裝櫃式的氣體滅火係統？

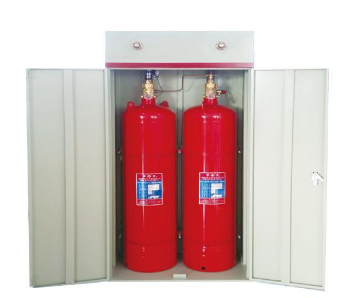

一、櫃式雙瓶組七氟丙烷氣體滅火裝置簡介

櫃式滅火裝置又稱預製式滅火裝置、無管網滅火裝置，是指將滅火劑貯存容器、管路、噴嘴、壓力反饋部件、檢漏部件、驅動部件、火災探測部件、控製器組成的能自動探測並實施滅火的裝置。火災探測部件、控製器可與櫃體分裝。

GQQ型櫃式七氟丙烷自動滅火裝置，具有輕便、可移動、安裝靈活的特點，外表美觀，不破壞防護區內的整潔。且滅火劑無管路損失，當火災發生時，本裝置可直接向防護區噴射滅火劑，因此滅火效率高、速度快。

本櫃式七氟丙烷氣體滅火裝置不需設置專用的鋼瓶間，整個櫃體設置在防護區內，具有施工、安裝簡便、工程投資少等優點。適用於計算機房、檔案館、資料室、貴重物品庫、通訊機房、儲油間等空間較小的防護區，幾台櫃式裝置聯用也可保護較大的保護區。當建築物內無法設置專用的瓶組間，或雖然有瓶組間，但輸送距離較遠，不能滿足工程設計的要求，或防護區內不便安裝係統管網時，可使用本裝置。

櫃式七氟丙烷氣體滅火裝置中，既有將報警滅火控製器安裝在櫃體上的產品，也可將報警滅火控製器安裝在防護區外，供用戶靈活選用。

二、櫃式雙瓶組七氟丙烷氣體滅火裝置主要技術參數

型號

GQQ90×2/2.5-WS

GQQ120×2/2.5-WS

GQQ150×2/2.5-WS

貯存壓力（20℃） 2.5 MPa

-大工作壓力（50℃） 4.2 MPa

貯存容器容積（L） 90、120 150

七氟丙烷充裝密度（kg／m3） ≤1120 ≤1000

執行標準 GB16670-2006

閥驅動器 電磁型閥驅動器

啟動電源 DC24V  1.0A

貯瓶間環境溫度 -10℃～50℃

-大單區保護麵積 ≤500㎡

-大單區保護容積 ≤1600m³

滅火劑噴射時間 ≤10S

係統啟動方式 自動、電氣手動控製、機械應急操作

自動啟動延遲時間 0～30s可調

三、櫃式雙瓶組七氟丙烷氣體滅火裝置工作原理

櫃式七氟丙烷氣體滅火裝置一般與火災探測器、火災報警控製器、緊急啟動/停止按鈕、聲光報警器、放氣指示燈等消防設備配套使用。當防護區發生火情，感溫、感煙探測器發出火災信號通過火災自動報警滅火控製器的邏輯分析後，即發出聲光複合報警信號，同時發出聯動指令，關閉聯動設備，經過一段延時時間（0～30S可調）後，發出滅火指令，啟動電磁型閥驅動器，開啟容器閥，釋放滅火劑，實施滅火；值班人員如發現火情後，可按下防護區門外的緊急啟動按鈕，實施滅火操作；電磁型閥驅動器上還設有手動按鈕，緊急情況下還可進行機械應急手動操作滅火。

1、將七氟丙烷氣體滅火裝置櫃體放置在防護區氣體滅火設計圖紙所標識位置，盡量使櫃體背部安裝在防護區靠牆位置，單台時應將噴嘴基本對準重點保護設備，多台時應均勻分布（噴射後空間內藥劑濃度均勻，達到較好滅火效果，編者注），並保證櫃體平穩無晃動和傾斜。

2、將櫃式七氟丙烷氣體滅火裝置瓶組搬進櫃子中央，正麵（噴字麵）向外，並用抱箍和七字鉤固定在櫃體上，注意不要壓壞櫃體。若是雙瓶組，將主動儲瓶用抱箍固定在櫃內右邊，然後在左邊固定好從動儲瓶。

3、將噴嘴安裝在櫃體上部噴嘴孔，噴射方向朝櫃外，內部用緊固螺母固定在櫃體上。

櫃式七氟丙烷氣體滅火裝置安裝步驟詳解

4、高壓軟管帶彎頭端接頭裝在容器閥滅火劑出口螺紋上，扳手擰緊。另一側連接在噴嘴末端螺紋上，扳手擰緊。

5、壓力信號器調試好後安裝在高壓軟管相應接口上，扳手擰緊。

6、壓力表安裝在容器閥壓力表接口上，扳手擰緊。

7、將電磁驅動器安裝在儲瓶容器閥上（應在確保調試完畢後安裝）。若是雙瓶組，將電磁驅動器安裝在主動儲瓶容器閥上，氣動驅動器安裝在從動儲瓶容器閥上。

櫃式七氟丙烷氣體滅火裝置安裝步驟詳解

8、安裝雙瓶組啟動管路，將主動瓶容器閥與從動瓶氣動驅動器連接起來。若兩瓶組距離有偏差會導致該部件安裝不上，此時需微調兩瓶組的位置。（單瓶組無此操作）

9、將壓力信號器及電磁驅動器的線路從櫃體後預留穿線孔穿出，並與火災自動報警滅火控製器或消防控製中心接通。注意使用防護套管，以免損壞線路。

10、檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。

以上可能存在一些操作在用戶接收到櫃式七氟丙烷氣體滅火裝置時就已經由廠家操作完成的，那就跳過或檢查下那些步驟。櫃式七氟丙烷氣體滅火裝置安裝各組件的詳細順序，其實安裝前隻要認真閱讀櫃式七氟丙烷氣體滅火裝置配套的出廠說明書，熟悉工程設計方案，確保本氣體滅火裝置布置與設計圖紙相符，各部件齊全且符合設計要求，按照安裝步驟自行安裝也是沒有問題的。
以上是一款櫃式氣體滅火係統，氣體滅火係統如何安裝？小編整理了相關內容，如果需要安裝，聯係當地消防公司。
